Antena J Pole

J-Pole bibanda

La antena J-Pole es omnidireccional y no necesita radiales ni plano de tierra. Tiene un radiador un radiador de media longitud de onda alimentado (A) y por un cuarto de onda (B) conectado a la malla del cable coaxial. Básicamente, la antena es un dipolo alimentado en un extremo y cortocircuitado (C). Es importante contemplar la separación entre elementos (D).

Es barata y fácil de construir pudiéndose emplear distintos materiales (tubo de cobre o aluminio).

CÁLCULOS:

A = 215 / Frecuencia en MHz

B = 71,34 / Frecuencia en MHz

C = 7,01 / Frecuencia en MHz

D = 6,70 / Frecuencia en MHz

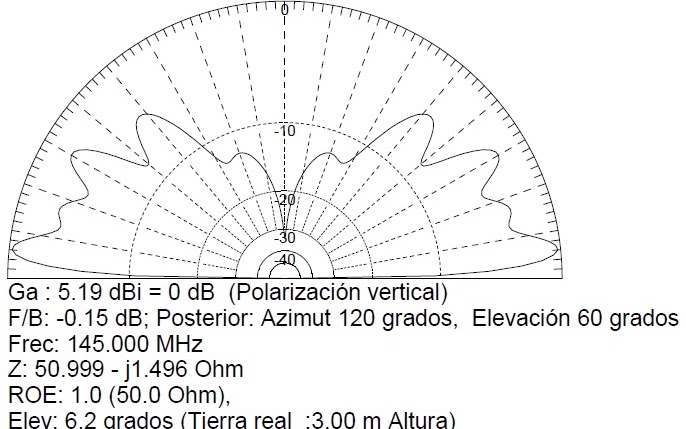

Diagrama de radiación obtenido con MMANAGAL con los cálculos de una antena J-Pole construida con tubo de cobre para la banda de VHF (145 MHz) y colocada a una altura de 3m sobre el suelo.
